折弯模具

更新:2019/2/15 11:26:19      点击:
  • 产品品牌   上海华锻
  • 产品型号
  • 产品描述

    折弯机模具...

产品介绍

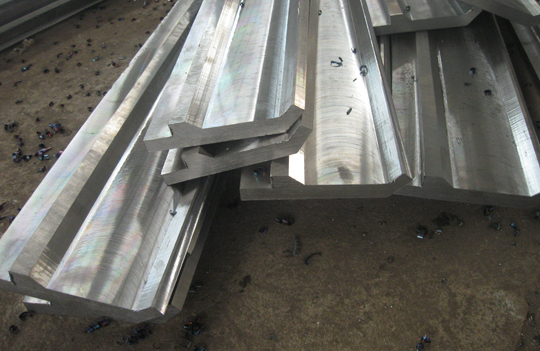

折弯机模具分为上模和下模,用于板料冲压成形和分离的模具。成形用的模具有型腔,分离用的模具有刃口。

材质一般用Cr12MoV,它要求的主要是高强度\高韧性和良好的耐磨性能,工艺性能好。


折弯机模具的使用规范

1、接通折弯机的电源,扭转钥匙开关,按下油泵启动,折弯机油泵开始转动,此时机器还未开始工作。
2、行程调节,在正式开始用折弯机模具进行折弯工作时需要试车。折弯机上模下行至最底部时必须保证有一个板厚的间隙。否则会对模具和机器造成损坏。行程的调节也是有电动快速调整和手动微调。
3、折弯机模具槽口选择,一般要选择板厚的8倍宽度的槽口。如折弯4mm的板料,需选择32左右的槽口。
4、检查折弯机上下模的重合度和坚固性;检查各定位装置是否符合被加工的要求。经常检查上、下模具的重合度;压力表的指示是否符合规定。
5、板料折弯时必须压实,防止板料在折弯时翘起伤害操作人员。
6、调板料压模时必须切断电源,停止运转后进行。
7、在改变可变折弯机下模的开口时,不允许有任何料与下模接触。
8、禁止使用折弯机模具折超厚的铁板或淬过火的钢板、高级合金钢、方钢和超过板料折弯机性能的板料,以免损坏机床。
9、关闭折弯机,要在两侧油缸下方的下模上放置木块将上滑板下降到木块上。先退出控制系统程序,后切断电源。


安装调整

在安装折弯机模具的时候,一定要检查好设备的状态,然后按照步骤来安装并且进行调试,调试时注意人身安全。

机器的调整

在安装折弯机模具的时候,首先要了解下机器性能,打开折弯机,耐心的调整和检查,看看机器可有之前使用过的灰尘,以及铁碎屑等。防止对后期使用造成不必要的麻烦。

滑块行程调整

先检查折弯机模具厚度与上下模块的比例是否正常,一般的滑块需要控制在行程线路的开关点上,这个是必须要注意的,否则会导致模具不能正常使用,但是有些人还是经常犯这样的错误。

行程模块调整

调整完滑块行程标准以后,接下来就是模块的上限点调整了,一般的情况来说模块上至到最高处,是要把模块的和开关设置好。这样可以要流出模块的停留的位置,通过上述一些操作,那么就可以大大增加生产效率。在此过程中,还需要对模块进行减慢处理。因为模块在下行到下死点的时候,必须要减速模块,这样保护了机器和模具。

空隙的调整

最后就是折弯机模具之间的空隙的调整了,先测量上模块和下模块间隙,合理的间隙需要根据所折的板材而定。

角度调整

调整折弯角度也是最重要的环节,角度选定肯定是和产品要求有关,一般来说折90°模具,那么角度必须设置中间角度必须大于两边的角度,有时候可能会紧点,可以通过调整机器上螺丝进行处理。调整后,如在该产品不改变需求的情况下不要再去进行修改。然后在折弯的时候,通过压力表,计算下准确的压力数字,进行压力调整。以免造成模具崩刃。

模具规格

折弯机模具,常规规格如下:
常用折弯机型号
上模具外型尺寸(mm)
下模具外型尺寸(mm)
40T/2000
2000×70×18
2000×55×55
40T/2000
2000×80×18
2000×75×75
40T/2000
2000×90×30
2000×55×55
40T/2000
2000×150×26
2000×55×50
63T/2500
2000×85×28
2500×70×70
63T/2500
2500×150×25
2500×65×65
63T/2500
2500×85×28
2500×55×55
63T/2500
2500×100×20.5
2500×70×7
80T/3200
3200×80×18
3200×95×95
100T/3200
3200×150×26
3200×95×95
100T/3200
3250×86×28
3250×75×7
100T/3200
3200×72×30
3200×100×100
100T/3200
3250×80×25
3250×95×95
100T/3200
3200×85×25
3200×75×75
100T/3200
3200×80×25
3200×95×95
160T/3200
3200×90×56
3200×110×110
160T/3200
4000×80×25
4000×110×11
160T/3200
4000×90×30
4000×110×11
160T/3200
4000×134×34
4000×120×120
